domingo, 12 de noviembre de 2017

RIESGOS EN LA RADIOLOGIA

El tipo de radiación ionizante y sus posibles efectos en la salud del personal que maneja estos tratamientos, de igual forma, depende del tipo de radiación. Por un lado, una fuente externa como en radioterapia o radiologia, o interna en el caso de la medicina nuclear


  • RADIACION PRIMARIA

Es la que se genera dentro del cabezal de la unidad radiografica
  • RADIACION SECUNDARIA
Es la que sale del tubo yu atravieza el objeto(cuerpo humano),cruza la rejilla y llega en linea recta a la placa radiografica

  • RADIACION TERCIARIA
Es la que rebota en el odjeto(cuerpo humano), y sale en muchas direcciones

  • EFECTOS BIOLOGICOS
Si como consecuencia de la irradiacion se produce un daño muy severo, la celula morira. Si el numero de celula que mueran es pequeño no habra consecuencia alguna ya que nuestro cuerpo tiene la capacidad para reponer este numero de celulas. Sin embargo si la radiacion es alta se producira un daño consecuente y se conoce como reacciones tisulares

A dosis najas, el dañon producido es mas leve y normalmente impica una alteracion en la molecula de ADN, es lo que se conoce como mutacion genetica.
determinada mutaciones pueden favorecer el desarollo de un cancer o de enfermedades genetecicas hereditarias.

  • ORGANOS SENCIBLES A LA RADIACION
Piel, ojos, tiroides, medula osea, gonadas, embazaro.
  • PROTECCION RADIOLOGICA

Las medidas de protección radiológica por parte del operador hacia el paciente se deben emplear antes, durante y después de la exposición a los rayos X.

En primer lugar se deberá tomar en cuenta el ambiente en donde se tomen las radiografías mediante el empleo de los rayos X, el que requerirá contar con paredes de espesor mínimo de 15 centímetros de ladrillo sólido o 1 milímetro de plomo; este ambiente tendrá que  estar instalado diferente a la del consultorio dental para poder evitar la exposición innecesaria de otras personas ajenas del examen radiográfico, además de contar con señales de advertencias de radiaciones.
Antes de la exposición a la radiación se debe indicar al paciente que se retire todos los objetos que impidan tomar una buena radiografía como por ejemplo, lentes, aretes,prótesis, etc.
Durante la exposición se debe proporcionar al paciente una protección adecuada como: el uso de mandil de Plomo, collar tiroideo e indicarle al paciente que cierre los ojos.
El mandil de plomo tiene que tener de 1 a 2 milímetros de espesor y que sea lo suficientemente largo para que pueda llegar a cubrir la zona gonadal del mismo; además de ello será necesario que el collar tiroideo se coloque alrededor del cuello del paciente para proteger la glándula tiroides.

  • UNIDADES PARA MEDIR LA RADIACION

Unidades para medir la radiación definiciones
Dosimetría:
La determinación de la cantidad de exposición a la radiación o dosis recibe el nombre de dosimetría. El termino proviene dosis se utiliza para describir la cantidad de energía absorbida por unidad de masa en el sitio de interés.23
Las unidades dosimétricas más utilizadas en radiología para cuantificar las dosis incluyen la exposición (C/kgaire o roentgen [R]), la dosis absorbida (Gy o rad), la dosis equivalente (Sv o REM).

  • NORMAL OFICIAL MEXICANA 229-SSA1-2002

SECRETARIA DE SALUD

NORMA Oficial Mexicana NOM-229-SSA1-2002, Salud ambiental. Requisitos técnicos para las instalaciones,
responsabilidades sanitarias, especificaciones técnicas para los equipos y protección radiológica en establecimientos de
diagnóstico médico con rayos X.


Debido a que las NOM 156-SSA1-1996, NOM-146-SSA1-1996, NOM 157-SSA1-1996 y NOM 158-SSA1-1996 cumplieron su periodo de 5 años después de haber entrado en vigor y en observancia a lo dispuesto por el artículo 51 de la Ley Federal sobre Metrología y Normalización, y 40 de su Reglamento se sometió al proceso de revisión quinquenal, derivado de ésta se obtuvo la modificación a la presente norma.

Objetivo y campo de aplicación

1.1 Esta Norma Oficial Mexicana establece los criterios de diseño, construcción y conservación de las instalaciones fijas y móviles, los requisitos técnicos para la adquisición y vigilancia del funcionamiento de los equipos de diagnóstico médico con rayos X, los requisitos sanitarios, criterios y requisitos de protección radiológica que deben cumplir los Titulares, Responsables, Asesores Especializados en Seguridad Radiológica en establecimientos para diagnóstico médico que utilicen equipos generadores de radiación ionizante (rayos X) para su aplicación en seres humanos, con el fin de garantizar la protección a pacientes, personal ocupacionalmente expuesto y público en general.
1.2 Esta Norma Oficial Mexicana es de observancia obligatoria en el Territorio Nacional para todos los propietarios, Titulares, Responsables, Asesores Especializados en Seguridad Radiológica, equipos de rayos X y establecimientos para diagnóstico médico que utilicen equipos generadores de radiación ionizante (rayos X) en unidades fijas o móviles para su aplicación en seres humanos, quedando incluidos los estudios panorámicos dentales y excluidas las aplicaciones odontológicas convencionales y densitometría ósea.
Criterios normativos
5.1 Generales
5.1.1 Los establecimientos deben contar con:

5.1.1.1 Sala de espera;
5.1.1.2 Sala de rayos X
5.1.1.3 Área de consola de control;
5.1.1.4 Vestidores y sanitarios para pacientes;
5.1.1.5 Área de almacenamiento de película;
5.1.1.6 Cuarto oscuro;
5.1.1.7 Área de interpretación
5.1.1.8 Área para preparación de medios de contraste y para preparación del paciente, en su caso. Las dimensiones y ubicación serán de acuerdo con los tipos y cantidad de estudios a realizar.
5.1.2
Deben tenerse precauciones con pacientes del sexo femenino con sospecha de embarazo. Al respecto, deben colocarse carteles en las salas de espera para alertar a las pacientes y solicitar que informen al médico sobre dicha posibilidad. Estos carteles deben tener la siguiente leyenda: “SI EXISTE LA POSIBILIDAD DE QUE USTED SE ENCUENTRE EMBARAZADA, INFORME AL MEDICO O AL TECNICO RADIOLOGO ANTES DE HACERSE LA RADIOGRAFIA”.
5.2.7 La sala de rayos X debe estar diseñada de tal forma que exista comunicación directa o electrónica, desde la consola de control con el paciente.
5.2.8 Se requiere que en el exterior de las puertas principales de acceso a las salas de rayos X exista un indicador de luz roja que indique que el generador está encendido y por consiguiente puede haber exposición. Dicho dispositivo debe colocarse en lugar y tamaño visible, junto a un letrero con la leyenda: “CUANDO LA LUZ ESTE ENCENDIDA SOLO PUEDE INGRESAR PERSONAL AUTORIZADO”.
5.2.9 Se requiere que en el exterior de las puertas de las salas de rayos X exista un letrero con el símbolo internacional de radiación ionizante de acuerdo con la NOM-026-STPS-1998 con la leyenda siguiente: “RADIACIONES - ZONA CONTROLADA”.
5.2.10 En el interior de la sala de rayos X, debe colocarse en lugar y tamaño visible para el paciente, un cartel con la siguiente leyenda: “EN ESTA SALA SOLAMENTE PUEDE PERMANECER UN PACIENTE A LA VEZ”.
5.2.11 Para POE y para pacientes la instalación debe contar con dispositivos de protección tales como mamparas, mandiles, collarines, protectores de tiroides, protectores de gónadas y todo aquel implemento que sea necesario de acuerdo con lo establecido en esta norma.
5.2.12 En la sala de rayos X deben estar solamente los equipos y accesorios indispensables para los estudios programados.
5.3 De los cuartos oscuros
5.3.2 El cuarto oscuro debe tener espacio suficiente para cargar y descargar película, así como para colocar cajones para la película radiográfica puesta de canto.

REFERENCIAS

Arellano lópez E. agosto 2017, Introducció a la radologia,

Benemérita Universdad Autónoma de Puebla

IMAGINOLOGIA DIGITAL

La imagenologia digital utiliza sensores electrónicos sensibles a los rayos-x que son colocados de manera similar a la película común.



El sensor electrónico va conectado a una computadora, creando una imagen radiológica que será visualizada inmediatamente en el monitor.

 La sensibilidad extrema del sensor permite una reducción que varia desde un 30% en radiografías del cráneo a 60% en panorámica y hasta 90% de disminución de radiación en radiografías intraorales.

Cuando los fotones de luz visible interaccionan con un elemento de la matriz del sensor, en el elemento se liberan electrones y estos quedan atrapados en el mismo ya que actúa como un condensador eléctrico.

La razón estriba en que hay barreras de potencial eléctrico entre los diferentes elementos, que impiden la migración de la carga entre elementos. La  lectura posterior de la carga almacenada en cada elemento y su conversión a un valor digital es el proceso que permite obtener una imagen digital con estos sensores.

VENTAJAS


El mayor beneficio tanto en la fotografía como en
la radiografía digital se encuentra en el proceso de
revelado.

Disminuye la dosis radiante al paciente respecto a la convencional:
Menor dosis aplicada
Menor necesidad de repeticiones por factores
técnicos
Menor número de radiografías para valorar
diferentes estructuras.
Mayor resolución de contraste (4 veces más que
la Rx convencional).
Sistema de archivo y comunicación de imágenes
médicas y estaciones de visualización y
diagnóstico (PACS).
Acceso rápido a cualquier radiografía e informe radiológico a través de la red.

DESVENTAJAS



La facilidad con la que las imágenes electrónicas
pueden ser modificadas, despierta la suspicacia de
que las mismas pudiesen ser adulteradas para actos
ilícitos.
Utiliza radiaciones ionizantes.
Costo inicial de las instalaciones (chasis –IR,
equipamiento –DR).
Menor resolución espacial respecto a la Rx
convencional (1/3)
Limitada capacidad para registrar estructuras o
detalles de pequeño tamaño.
Degradación progresiva de los fósforos
fotoestimulables: artefactos.
Errores de los sistemas de lectura: artefactos

  • COMPUTARIZADA CONE BEAM


La tomografía computarizada de haz cónico, en ingles Cone Beam Computed Tomography (CBTC) es desarrollada a finales de los noventa con el propósito de obtener escáneres tridimensionales del esqueleto maxilofacial con una dosis de radiación menor
Su utilización se centra mas en:
Implantologia
Cirugía oral y maxilofacial
Ortodoncia
Patologías y lesiones
periodontales.

RESONANCIA MAGNETICA



Los estudios con imágenes por resonancia magnética (IRM)
usan un gran imán y ondas de radio para observar órganos y
estructuras que se encuentran al interior del cuerpo.

Los profesionales de la salud utilizan estas imágenes para
diagnosticar una variedad de afecciones, desde rupturas de
ligamentos hasta tumores.

Las imágenes por resonancia magnética son muy útiles para
examinar el cerebro y la médula espinal.

TOMOGRAFIA POR EMISION DE POSITRONES



La tomografía por emisión de positrones (PET, por sus siglas
en inglés Positron Emission Tomography) es actualmente la
herramienta diagnóstica más exhaustiva de la imagenología
oncológica, con una incidencia creciente en cardiología y
neurología. La obtención de la imagen con el PET es una
técnica de alta complejidad muy empleada actualmente  y
cuyos resultados tienen enorme trascendencia diagnóstica
proveyendo datos que ilustran sobre cambios específicos de
procesos que tienen lugar a nivel molecular.

ECOGRAFIAS



La ecografía es una técnica de diagnóstico por imagen
que se utiliza fundamentalmente para evaluar los tejidos
blandos. Se trata de un procedimiento seguro, que no
utiliza radiaciones ionizantes, por lo que no produce
efectos biológicos adversos.
Las imágenes ecográficas corresponden al aspecto
macroscópico de cortes anatómicos, mostrando la
arquitectura interna de los diferentes órganos. Con la
suma de cortes se puede obtener una idea tridimensional
del tamaño, la forma y la estructura de los órganos.

La información obtenida a partir de las
imágenesecográficas puede complementar los resultados
obtenidos mediante otros procedimientos, diagnósticos,
como la radiología.
REFERENCIAS


Arellano lópez E. agosto 2017, Introducció a la radologia,
Benemérita Universdad Autónoma de Puebla


jueves, 31 de agosto de 2017

PROCESOS DE LAS PELICULAS RADIOGRAFICAS

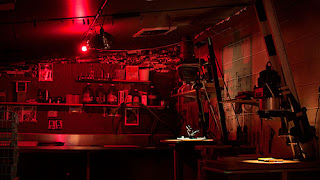

INDICACIONES PARA EL CUARTO DE REVELADO
  • DEBE MEDIR APROXIMADAMENTE 1,2 x 1,5
  • LA LUZ NO DEBE DE PENETRAR
  • HABITACION VENTILADA
ILUMINACION DE SEGURIDAD
  • LA LUZ DEBE TENER UNA ONDA RELATIVAMENTE LARGA  Y DE BAJA INTENSIDAD
  • ESTA LUZ DEBERA ESTAR POR ENCIMA DEL AREA DE TRABAJO

TANQUES DE REVELADO
  • TANQU PRINCIPAL DEBE MEDIR APROXIMAAMENTE 20x25 CM
  • ESTA FORMADO POR TRES COMPARTIMIENTOS:
  1. REVELADOR
  2. AGUA
  3. FIJADOR
  • UBICADOS DE IZQUIERDA A DERECHA}
  • ESTARA ELABORADA PREFERENTEMENTE DE  ACERO INOXIDABLE
  • TAPA PARA MINIMIZAR LA OXIDACION DE LAS SOLUCIONES
COMPOSICON DEL REVELADOR
  • ES UNA MEZCLA DE PRODUCTOS ALCALINOS DANDO COMO RESUKTADO UN pH DE 10, ESTA COMPUESTO POR.
  1. ACTIVADOR(HIDROXIDO DE SODIOO POTASIO): ESTO VA A PROVOCAR EL MEDIO ALCALINO,
  2. PIRAZOLIDONA(FENIIDONA): PROPORCIONA ELECTRONES PARA REACCIONAR CON LOS HALUROS DE PLATA}
  3. HIDROQUINONA:CONTIENE ELECTRONES Y LOS DONA LA FENIDONA PARA REACCIONAR
  4. CONSERVADOR: SULFITO SODICO(ANTIOXIDANTE)
  5. LIMITADOR: BROMURO SODICO

COMPOSICION DEL FIJADOR
  • AGENTE ACLARANTE: TIUSOFUTO DE AMONIO, DISUELVE LOS CRISTALES DE HALURO DE PLATA
  • ACIDIFICADOR: ACIDO ACETICO,INACTIVA CUALQUIER AGENTE REVELADOR
  • CONSERVANTE: DISULFITO DE SODIO,, EVITA LA OXIDACION
  • ENDURECEDOR: SALES DE ALUMINIO, COMPACTA LA EMULSION
PROCESOS DE REVELADO HUMEDO
  • SE OCUPARAN SOLUCIONES  TALES COMO
REVELADOR
FIJADOR
AGUA
METER LAS PELCULAS EN LAS SOLUCIONES
  • REVELADOR. MANTENER CON EL REVELADOR 30 SEGUNDOS
  • AGUA. ENJUAGAR LIJERAMENTE 30 SEGUNDOS
  • FIJADOR. PODRA ESTAR SOMETIDO EL TIEMPO QUE QUIERA
  • AGUA. EMNJUAGAR LIJERAMENTE
REVELADO AUTOMATICO

Tendencias y perspectivas Con el establecimiento de las técnicas digitales se ha fomentado la estandarización de los formatos de imágenes que se utilizan en radiología médica. Hoy en día es común la utilización de los formatos DICOM (Digital Imaging and Communications in Medicine), que tratan de conseguir una completa estandarización que incluya las imágenes obtenidas no sólo en rayos X, sino en sistemas tan dispares como CT, mamografía, resonancia magnética, etcétera. La facilidad de trabajar los archivos ya digitalizados tiene repercusiones más allá de los aspectos de comunicación y archivo. Una ventaja inmediata de los sistemas digitales es la facilidad del análisis de la imagen con variaciones de contraste y brillo, así como de las amplificaciones (zoom) de las regiones de interés, todo esto sin necesidad de exponer de nueva cuenta al paciente a los rayos X.

REFERENCIAS


 AUTOR: Rosa Elena S.
TTULO DEL ARTICULO:Radiología: un siglo de desarrollo
TITULO DE LA REVISTA:Cinvestav
AÑO, VOLUMEN, PAGINAS:Enero-marzo 2007

AUTOR: ARELLANO LOPEZ E.
BENEMERITA UNIVERSIDAD AUTONOMA DE PUEBLA
INTRODUCCION A LA RADIOLOGIA
AGOSTO 2017



miércoles, 23 de agosto de 2017

PELICULAS RADIOGRAFICAS


En 1913 la compañía Kodak, fabrica, las primeras películas radiográficas con envoltura, mismas que antes eran cubiertas manualmente por los operadores de radiografía
 La película radiográfica intraoral utilizada desde 1919, ha sufrido cambios hasta llegar a la aplicación de películas rápidas con oferta comercial, utilizadas por primera vez en 1981 por Kodak y que ofertaba la reducción del 50% de exposición a la radiación. Posteriormente aparecen las películas Ultraspeed en 1983 y la Ektaspeed que presenta disminución en el contraste y aumento del velo superior a la D-speed, así como mejor granulado de la imagen. La aparición de la película Ektaspeed plus de Kodak en 1995 mostró mucha mejora en la calidad de la imagen permitiendo el diagnóstico de patologías como las caries en superficies interproximales del tercio más externo de la dentina. Esta película es reemplazada posteriormente por la Insight de Kodak, que cumple normas ISO de velocidad y sensibilidad y requiere un 49% menos de exposición que la película Ultraspeed

Películas radiográficas o Placas. Las placas consisten en láminas plásticas recubiertas de una emulsión fotosensible a la luz natural, a la luz artificial y a los Rayos-X, las cuales se ennegrece al ser expuestas a cualquiera de estos dos tipos de radiación. Las placas también son sensibles al calor, la humedad, la contaminación química y el esfuerzo mecánico.
TIPOS DE PELICULAS
  • INTRAORALES: Colocadas en el interior de la boca y pueden ser.
  1. PERIAPICAL: DISEÑADA PARA QUE SE PUEDA MOSTRAR DIENTES INDIVIDUALES Y LOS EJIDOS EN TORNO A LOS APICES, SE PUEDEN MOSTRAR ENTRE DOS O 4 DIENTES DEPENDIENDO SU POSICION.                                                     Y SE PUEDE MOSTRAR:ESPACIO DEL LIGAMENTO PERIODONTAL, HUESO ALVEOLAR Y CEMENTO RADICULAR


INDICACIONES
  1. SE UTILIZA PARA LA DETECCION DE I NFECCIONES O INFLAMACION APICALES
  2. VALORACION DEL ESTADO PERIODONTAL
  3. DESPUES DE TRAUMATISMOS
  4. VALORACION DE LA MORFOLOGIA RADICULAR
  5. ENDODONCIA
  6. VALORACION PRE Y POTS DE IMPLANTES
  7. VALORACION DE CIRUGIA PERIAPICAL
  • MEDIDAS
3*4 EN ADULTOS
2*3,5 EN NIÑOS

           2.ALETA DE MORDIDA. IDICA COMO AUXILIAR PARA LA DETECCION DE CARIES INTERPROXIMAL
Este método se elige al momento de evaluar el estado de las coronas y estructuras periodontales.
3.OCLUSAL. SE UTILIZA PARA LOS PROCEDIMIENTOS PERIAPICALES PARA ESTUDIOS MAS AMPLIOS DE AREAS OSEAS. SE PUEDE VER EL PISO D ELA BOCA O PALADAR.
Colocadas en la superficie oclusal de la arcada inferior, y se mantiene con la boca semicerrada.

CONTENIDO DEL PAQUETE DE LAS PELICULAS
  • TODA ESTA CUBIERTA DE VINIL
  • CARA ACTIVA(DE COLOR BLANCA)
  • CARA PASIVA(DE DOS COLORES) ESTARA CUBIERTA DE PLOMO





  • POSICION DE LA PELICULA AL SER RADEADA

  • LA CARA ACTIVA EDSTA VIENDO AL CONO, TIENE UN PUNTO EN LA ESQUINA, QUE ESTARA VIENDO SIEMPRE A OCLUSAL

    • PARTES DE LAS PELICULAS
    HOJA DE PLOMO:PROTEJE DE LA RADIACION
    PAPEL NEGRO:PROTEJE DE LA LUZ EXTRA


    • PELICULAS DOBLES:
    1. PARA EL PACIENTE
    2. PARA EL DOCTOR
    • EMULSION: ES LA MAS IMPORTANTE, ES SENSIBLE A LOS RAYOS X Y ES ECHA DE MICROCRISTALES DE GRANOS DE HALUROS DE PLATA SUSPENDIDOS EN UNA GELATINA. SON ELEMENTOS SENSIBLES A LA LUZ
    • BASE: MATERIAL DE PLASTICO
    • SUSTRATO: LA ADHERENCIA ENTRE LAS CAPZ DE EMULSION Y EL SOPORTE SE LOGRA MENDIANTE UN TRATAMIENTO QUIMICO DE ESTE ULTIMO

    • IMAGEN LATENTE. QUEDA DESPUES DE LA RADIACION TRAS LA EXPOSICION A LA RADIACION

    • IMAGEN VISIBLE. EL REVELADOR TRANSFORMA LOS CRISTALES IMADOS Y ALTERADOS EN LA PLATA METALICA DIVIDA DE COLOR NEGRO




    • VELOCIDAD DE REVELADO DE LA PELICULA
    REPRESENTA LA CANTIDAD DE RADIACION REQUERIDA PARA PRODUCIR UNA RADIOGRAFIA CON UNA DENSIDAD ACEPTABLE
    Previamente al procesamiento de la placa, debe establecerse el tiempo de revelado a fijar en el cronómetro, éste dependerá de la temperatura de las soluciones quimicas.
    LA VELOCIDAD DEPENDE DE:
    1. TAMAÑO DE LOS CRISTALES(HALOIDES DE PLATA)
    2. GROSOR DE LA EMULSION(-5,-20 MICRAS)
    3. LA PRESENCIA DE TINTES RADIOSENCIBLES

    • CRISTALES DE PLATA:
    1. PEQUEÑOS. D- SPEED( LA IMAGEN SERA MAS NITIDA)
    2. COMBINADOS. E-SPEED
    3. GRANDES. F-SPEED(MENOS EXPOSICON A LA RADIACION)

    EJ. DE RADIOGRAFIA VELADA



    NUMERO DE PELLICULAS EN UN ESTUDIO RADIOGRAFICO
    ADULTOS
    POSICION VERTICAL: ORGAMOS DENTARIOS CENTRALES Y LATERALES(4 RADIOGRAFIAS)
    ORGANOS DENTARIOS CANINOS(4 RADIOGRAFIAS)
     POSICION HORIZONAL: ORGANOS DENTARIOS PREMOLRES(4 RADIOGRAFIAS)
    ORGANOS DENTARIOS MOLARES(4 RADIOGRAFIAS)
    ALETA DE MORDIDA(2 RADIOGRAFIAS)

    NIÑOS
    TODAS LAS ANTERIORES EXCEPTO LOS PREMOLARES PORQUE ESTAN AUSENTES
    TOTAL: 10 RADIOGRAFIAS

    NIEBLA EN LAS PELICULAS RADIOGRAFICAS
    AUMENTA LA DENSIDAD DE LAS PELICULAS.


    • LO PRODUCE:
    1. RADIACON SECUNDARIA
    2. LUZ DE SEGURIDAD INAPROPIADA
    3. ALMACENAJE INCORRECTO DE LA PELICULA
    4. PELCULAS CADUCAS
    5. ES ALTERADO POR EL KILOVOLTAJE

    UNA RADIOGRAFIA OMADA A UN KILOVOLTAJE BAJO, TENDRA UN CONTASTE ALTO Y MENOS TONALODADES GRISES
    UNA RADIOGRAFUA CN KILOVOLTAJE ALTO, TENDRA CONTASTE BAJO Y POR LO TANTO MAS TONALIDADES GRISES

    REFERENCIAS
     AUTOR: Rodrigo Garcia Mejia M.
    TTULO DEL ARTICULO:APORTE DE LA RADIOLOGIA EN EL DIAGNOSTICO DE LESIONES ODONTOLOGICAS
    TITULO DE LA REVISTA:Revista de Actualización Clínica
    AÑO, VOLUMEN, PAGINAS:2013;Vol 38: 5-2,3

    AUTOR: ARELLANO LOPEZ E.
    BENEMERITA UNIVERSIDAD AUTONOMA DE PUEBLA
    INTRODUCCION A LA RADIOLOGIA
    AGOSTO 2017








    viernes, 18 de agosto de 2017

    TUBO DE RAYOS X Y UNIDAD


    • ANODO. ESTA ELABORADO DE COBRE POR SER BUEN CONDUCTOR DE ENERGIA. SE ENCUENTRA DEL EXTREMO DEL TUBO HASTA EL CENTRO, EN DONDE ESTARA CUBIERTO POR UN BLOQUE DE TUGSTENO(PUNTO FOCAL)
    • CATODO. CONTIENE UN FILAMENTO DE TUGSTENO QUE AL SER CALENTADO FUNCIONA COMO FUENTE DE ELECTRONES

    • ELEMENTOS PARA LA PRODUCCION DE RAYOS

    1. FUENTE DE ELECTRONES(CATODO)
    2. ANTICATODO(ANODO)
    3. ALTO VOLTAJE
    COMPONENTES DE LA UNIDAD DE RAYOS X

    • CABEZOTE O CABEZAL. DONDE SE LLEVARA A CABO LA PRODUCCION DE RAYOS X.
    • CONO. SIRVE PARA DIRECCIONAR LOS RAYOS X.
    • BASE. VA ESTAR SUJETO A LA PARED O AL PISO.
    • TABLERO DE MANDOS. COMO SU NOMBRE LO DICE, VAMOS A ENCONRAR LOS BOTONES PARA ENCENDER,SUBIR TIEMPO Y BAJAR TIEMPO
    REFERENCIAS

    Arellano lópez E. agosto 2017, Introducció a la radologia,
    Benemérita Universdad Autónoma de Puebla







    miércoles, 16 de agosto de 2017

    HISTORIA DE LOS RAYOS X











    APLICACIONES DE LOS RAYOS X
    EL DIAGNOSTICO DE ENFERMEDADES Y EL TRATAMIENTO DE TUMORES
    • Los años alrededor del descubrimiento de los rayos X se caracterizaron por el replanteamiento de muchas cuestiones en física y el estudio de la naturaleza de los rayos X jugó un papel muy importante en ello. Mientras tanto, los rayos X eran ampliamente utilizados por algunos médicos para diagnóstico e incluso terapia, lo cual promovió un avance paralelo en la tecnología de fabricación de los tubos de rayos X. Éstos estaban compuestos por tubo de vidrio al vacío; en uno de sus extremos se colocaba un cátodo, el cual produce el haz de electrones que son acelerados hacia la ventana opuesta del tubo, y en el extremo opuesto al cátodo se colocaban diversos materiales (metal blanco o ánodo), que son los emisores de la radiación X, después de ser bombardeados por los electrones o rayos catódicos. El diseño del ánodo evolucionó hasta el punto de poder seleccionar materiales y geometrías. Primero se utilizaron pequeñas piezas de láminas delgadas de metal; posteriormente se sustituyeron por placas gruesas. Los problemas que se enfrentaban en cuanto al adecuado enfriamiento de los metales utilizados como blanco, llevaron al diseño del ánodo rotante, que son piezas de metal en forma de cono truncado que, al mantenerse rotando, permiten distribuir el bombardeo de los electrones en un elemento de superficie que continuamente se sustituye por su vecino inmediato logrando una disminución de la concentración del calor. Las intensidades obtenidas con este diseño probaron ser un gran avance en radiología.

    • CONCEPTOS BASICOS

    IONIZACION. FENOMENO QIUIMICO O FISICO MEDIATE EL CUAL SE PRODUCEN IONES, MOLECULAS CON CARGAS ELECTRICAS PARA RADIACION.
    EMISION DE RADIACIONES LUMINOSAS TERMICAS MAGNETICAS O EMISION DE ENERGIA O DE PARTICULAS QUE PRODUCEN ALGUNOS CUERPOS
    RADIACION X. DESIGNA DE LA RADIACION ELECTROMAGNETICA, CAPAZ DE ATRAVESAR CUERPOS OPACOS

    RADIACION ELECTROMAGNETICA. ENERGIA LIBERADO POR CAMPOS ELECTRICOS Y MAGNETICOS QUE SE PROPAGA COMO ONDAS.

    LONGITUDES DE ONDAS. DISTANCIA REAL QUE  RECORRE UNA PERTURBACION EN UN DETERMINADO TIEMPO
    REFERENCIAS
    Arellano lópez E. agosto 2017, Introducció a la radologia,
    Benemérita Universdad Autónoma de Puebla

    Rosa Elena S. Radiología: un siglo de desarrollo(Internet),cinvestav 2007marzo. Disponible en (http://cinvestav.mx/Portals/0/SiteDocs/Sec_Difusion/RevistaCinvestav/enero-marzo2007/radiologia.pdf)
